Инструкция: AVENTOS HK-XS.

Установка, монтаж, регулировка Авентос HK-XS

Установка, монтаж, регулировка Авентос HK-XS, все очень просто, читайте инструкцию.

Каталог BLUM.

0,0
руб.

Каталог BLUM Печатный каталог и техническое руководство BLUM c программой DYNALOG на диске – для проектирования корпусов и установки мебельной фурнитуры.
Скачать бесплатно каталог BLUM (pdf | | 238 МБ)

ВИДЕО: Установка АВЕНТОС HK-XS

Авентос HK-XS - простой и удобный.

Установка и расчет Авентос HK-S - довольно простые, т.к. Авентос HK-XS это усовершенствованный аналог привычного всем мебельного лифта. Например, Авентос HK-XS позволяет производить регулировку усилия открывания, что позволяет останавливать фасад в любом положении, мебельный лифт этого сделать не позволяет.

Благодаря системе петель Clip-Top Blumotion вся система работает с доводчиком, т.е. независимо от усилия закрывания, фасад закроется плавно и бесшумно.

Монтаж Aventos HK-XS: минимум усилий

Подъемник AVENTOS HK-XS устанавливается быстро и просто. Фасад верхнего шкафа можно устанавливать и снимать без инструментов.
Сделать это позволяет надежная технология CLIP.

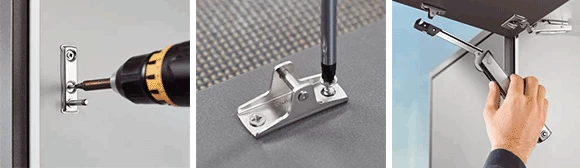

Установка Aventos HK-XS: минимум усилий

1. Расстояние от нижней кромки крышки корпуса до верхнего отверстия крепления силового механизма AVENTOS HK-XS не зависит от высоты корпуса и составляет для накладных фасадов 137 мм, полунакладных – 146.5 мм, и вкладных – 155 мм (при высоте ответной планки 0 мм).

2.Стандартное крепление используется для глухих фасадов, а также фасадов с широкой алюминиевой рамкой. Имеется соответствующее крепление для фасадов с узкой алюминиевой рамкой.

2. Монтаж силового механизма AVENTOS HK-XS осуществляется без инструмента с помощью технологии CLIP.

Наша цена на Авентос HK-XS

Быстрая регулировка, точная настройка AVENTOS HK-XS

Фасад на AVENTOS HK-S можно регулировать в трех плоскостях: для выставления безупречно точных зазоров между фасадами. Тонкая настройка сил открывания и закрывания осуществляется предельно просто на силовом механизме. В этом помогает шкала на силовом механизме.


Быстрая регулировка, точная настройка механизма AVENTOS HK-XS

AVENTOS HK-XS устанавливается практически без использования инструмента. Бесступенчатая регулировка силового механизма AVENTOS HK-XS осуществляется в передней части с помощью регулировочного винта. Шкала помогает привести фасад в равновесие, благодаря чему он останавливается в любом положении.

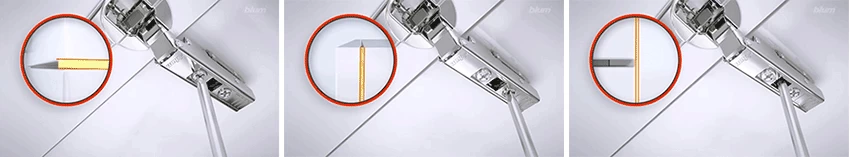

Регулировка фасада  AVENTOS HK-S

Петли Clip-Top Blumotion позволяют произвести регулировку фасада в трех плоскостях, идеально выставив зазоры и положение фасада.

AVENTOS HK-XS: комплект для установки.

Расчет мощности механизмов AVENTOS HK-XS

В комплект для установки AVENTOS HK-XS входят один из механизмов 20K1101, 20K1301, 20K1501, которые расчитываются исходя из коэффициента мощности. Таких механизмов может устанавливаться один или два. Для установки также необзодим комплект петель Clip-Top Blumotion (с доводчиком).

Комплектность AVENTOS HK-XS для Вашего фасада Вы можете посчитать на нашем
Калькуляторе расчета цены и комплектности AVENTOS HK-XS

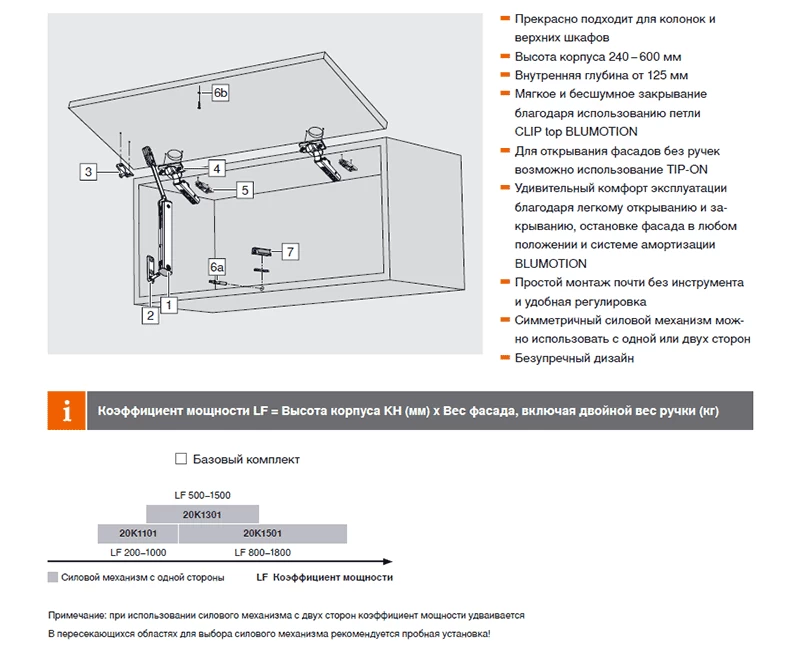

Расчет мощности силовых механизмов AVENTOS HK-XS

Расчет мощности силовых механизмов AVENTOS HK-S Вы можете сделать на нашем
Калькуляторе расчета цены и комплектности

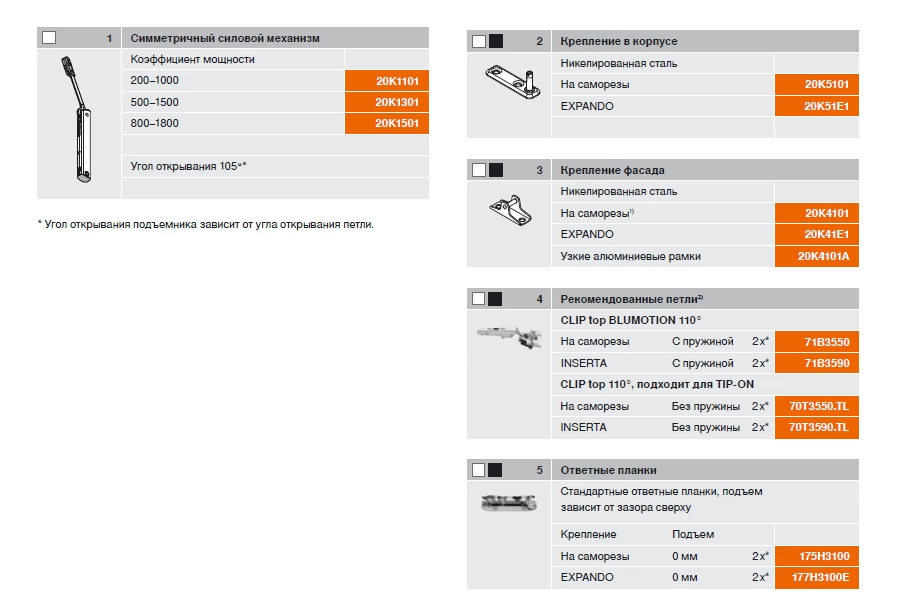

Комплект для установки AVENTOS HK-XS

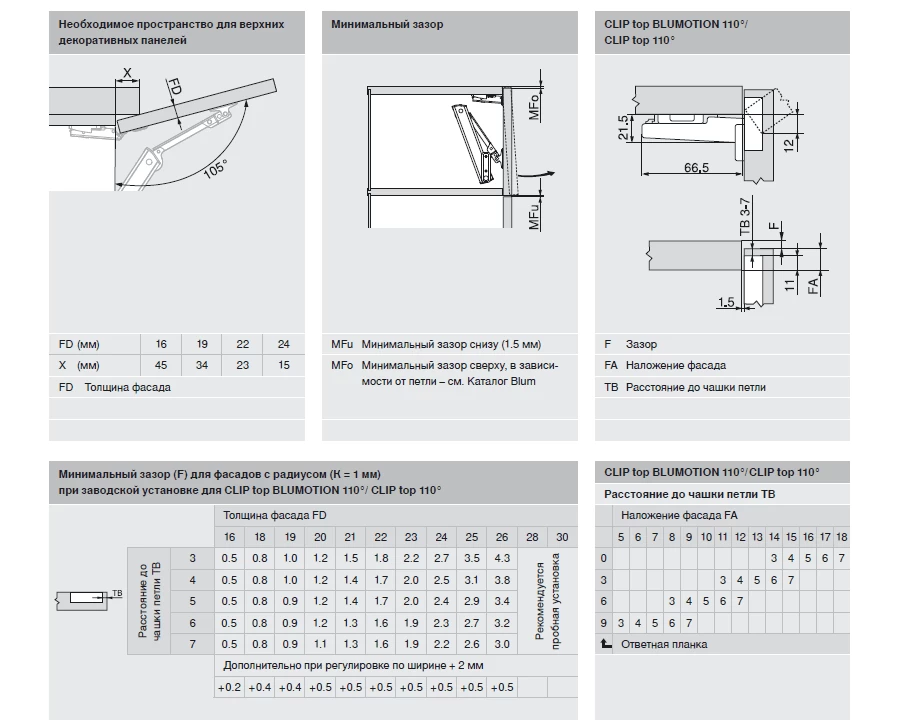

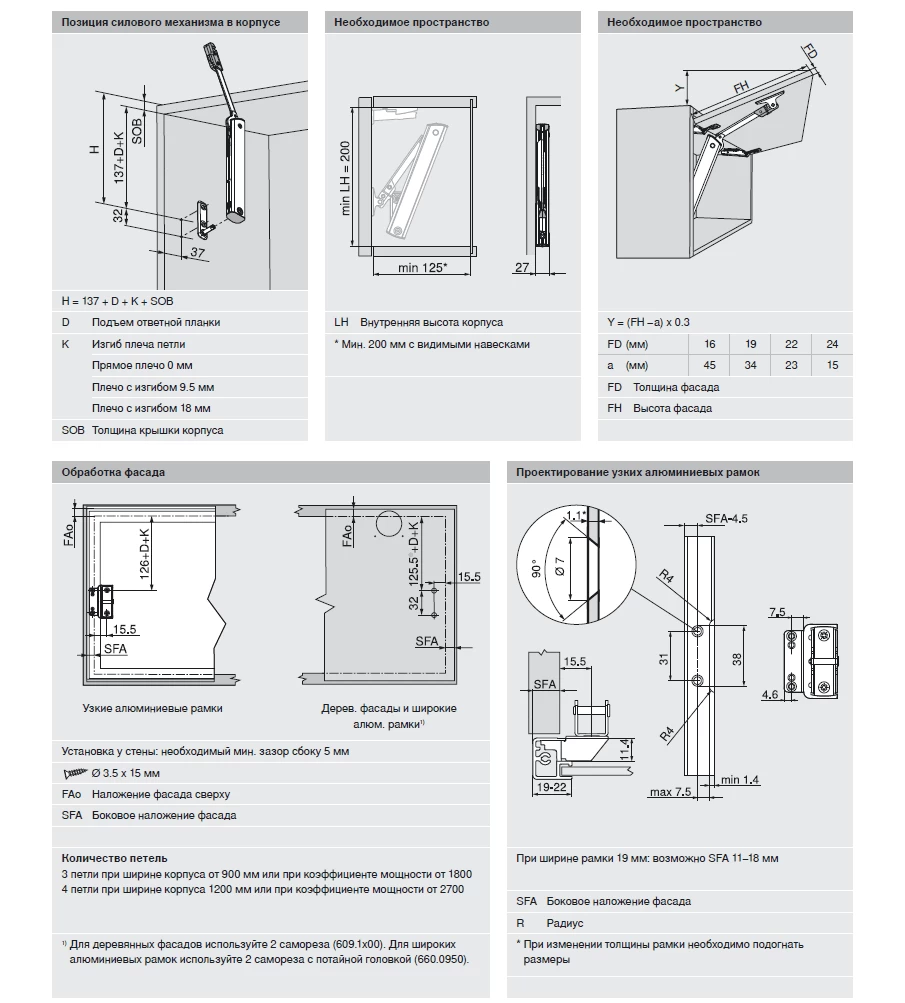

Инструкция по установке Aventos HK-XS: проектирование, установочные размеры.

Инструкция по установке Aventos HK-XS: проектирование, установочные размеры. Инструкция по установке Aventos HK-XS

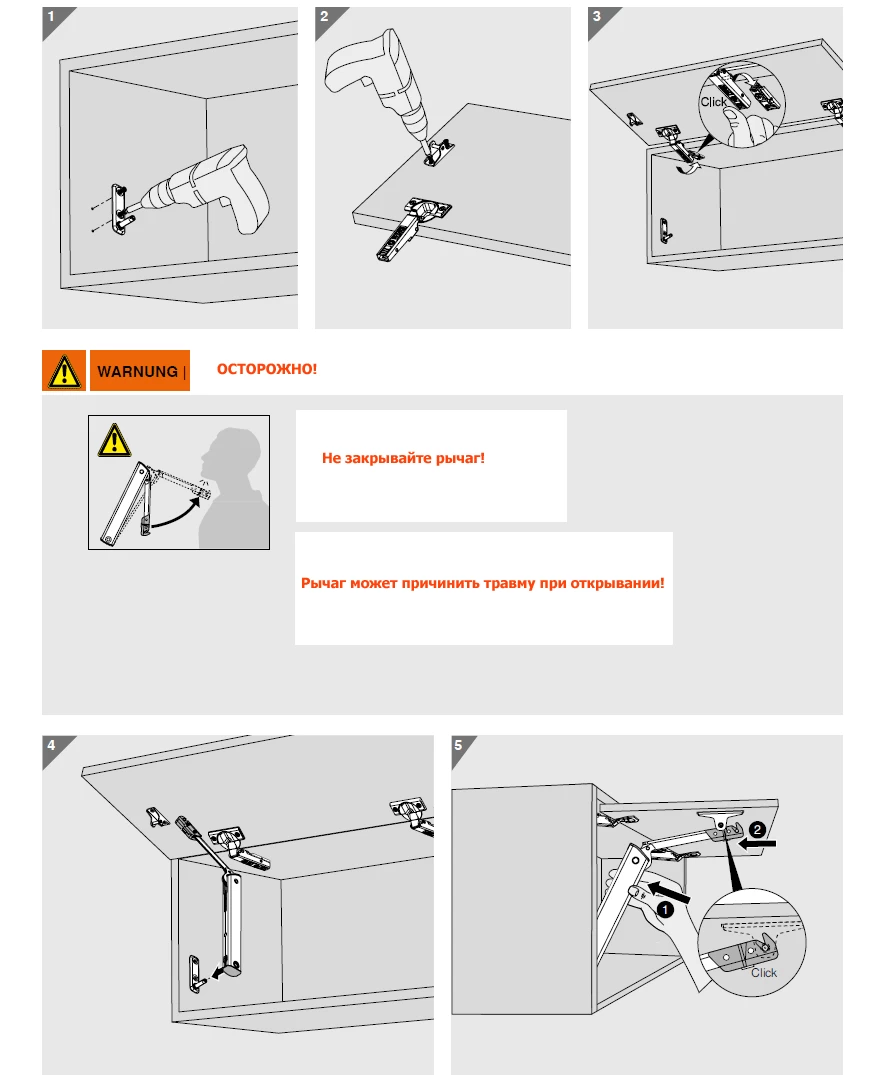

Монтаж Авентос HK-XS. Инструкция.

Монтаж Авентос HK-XS. Инструкция.

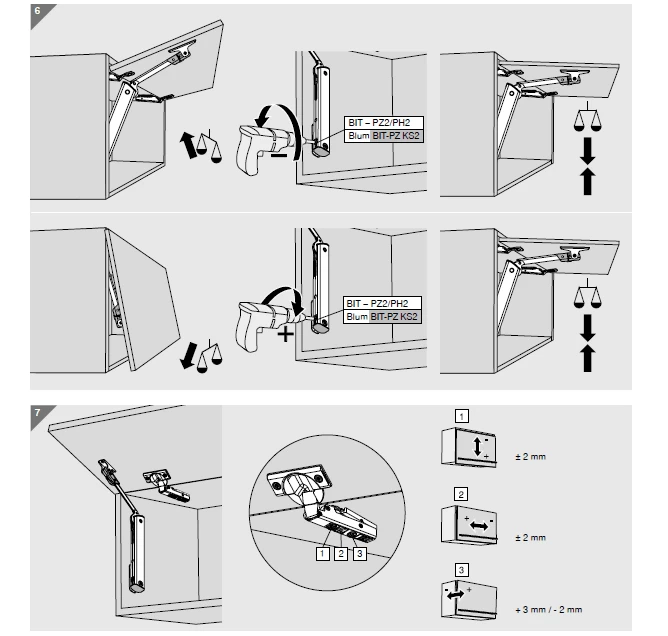

Точная настройка и регулировка Авентос HK-XS. Инструкция.

Точная настройка и регулировка Авентос HK-XS. Инструкция.

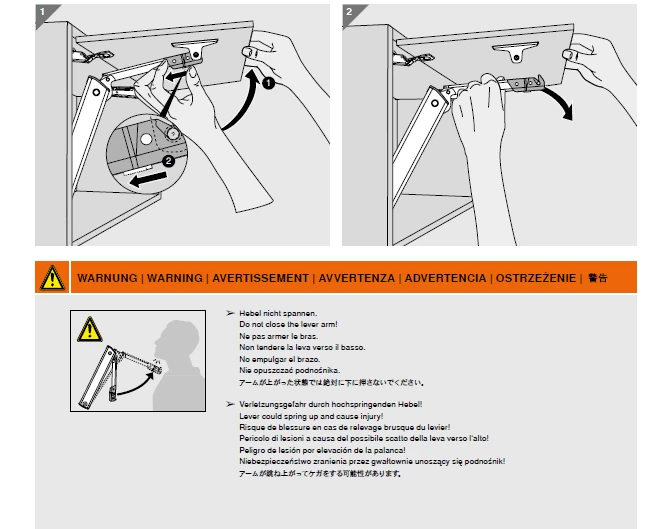

Демонтаж Авентос HK-XS. Инструкция.

Демонтаж Авентос HK-XS. Инструкция.
