Как сделать и установить выдвижной ящик для Тандем или Мовенто.

Инструкция, проектирование, изготовление и установка выдвижного ящика на направляющие Тандем (в том числе с TIP-ON) или Movento.

Инструкция Блюм: рассчет, проектирование выдвижного ящика для направляющих Тандем.

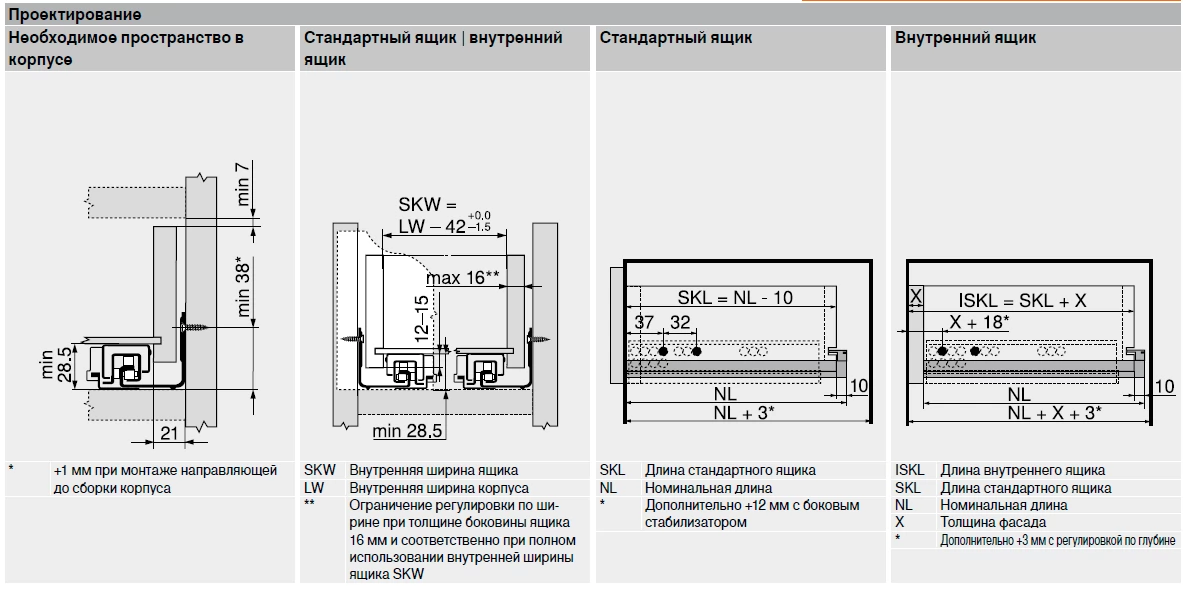

В принципе, левого рисунка достаточно для того, чтобы сделать выдвижной ящик Тандем полного или частичного выдвижения с доводчиком (Blumotion) или Tip-on (система открывания нажатием на фасад), также все вычисления можно применять для Мовенто. Мы привели чертежи из официальной инструкции производителя - BLUM.

Tandem и Movento - это братья, Movento - новое поколение направляющих, в которые уже встроен доводчик Blumotion или Tip-on (система открывания нажатием на фасад). Movento - только полное выдвижение.

Для тех, кто уже устанавливал Tandem, установить Movento не будет представлять каких - либо трудностей, едиинственная разница - Мовенто на 1 мм выше, чем Тандем . Tandem с Tip-on также на 1 мм выше (звездочка на рисунке).

Этот 1 мм никак не скажется при проектировании высоты ребра ящика, его ширины или длины даже потому, что 1 мм - это погрешность разметки, раскроя, и установки. Единственно, его нужно учитывать при разметке и установке направляющих на стенку корпуса (шкафчика), но и то, только в том случае, если Вы делаете чертеж установки с размерами и по нему устанавливаете. Однако, на практике, устанавливают по месту.

Как же сделать выдвижной ящик, все просто, вот что нужно рассчитать:

1. Правильно рассчитать выступающее ребро боковины ящика, особенно важно, если Вы работаете с ДСП 18 мм. Если есть возможность, лучше работайте с ДСП 16 мм.

2. Размеры дна ящика.

3. Высоту боковины.

Дальше, найдите фирму, которая занимается раскроем и продажей ДСП, в Минске их очень, очень много, думаю, что в других городах тоже. Выбираете цвет ДСП, отдаете размеры, и Вам все сделают.

1. Обработка боковин. Ширина ДНА выдвижного ящика Тандем.

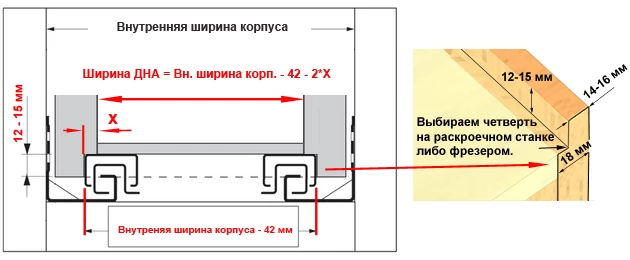

Рассчет боковин и ширины дна ящика для направляющих для выдвижных ящиков Тандем.

Ящик должен иметь выступающее ребро, роль которого в том, чтобы закрыть направляющую, т.к. Тандем - это скрытые направляющие. Также ребро служит для фиксации ящика на них. Толщина ребра должна быть не более 16 мм. Подойдет ДСП 16 мм. Но т.к. оно в Беларуси не очень популярно, то можно применять и ДСП 18 мм, для этого придется его обрабатывать, (рис. справа)

Рассчет ширины дна.

ДСП 16 мм: ШИРИНА ДНА = ВНУТР. ШИРИНА КОРПУСА - 42 мм.
ДСП 18 мм: ШИРИНА ДНА = ВНУТР. ШИРИНА КОРПУСА - 42 мм - 2*X.
X - глубина выборки в ДСП 18 мм.

Разберем на примере.
Допустим у нас ящик с внутренней шириной корпуса 464 мм.
Мы используем ДСП 18 мм. Делаем выборку 4 мм.
Тогда ШИРИНА ДНА = 464 - 42 - 2*4 = 414 мм.

2. Длина ДНА и глубина корпуса.

Длина ДНА и глубина корпуса. Необходимое пространство.

После сборки все должно выглядеть так, как на рисунке слева.
Обратите внимание, на Длину дна.
ДЛИНА ДНА = ДЛИНА НАПРАВЛЯЮЩЕЙ - 10 мм.
Разберем на примере.
Допустим, мы выбрали направляющую 500 мм.
Тогда ДЛИНА ДНА = 500 - 10 = 490 мм.

Обратите внимание на глубину корпуса!
Например, если мы выбрали направляющую 500 мм, то глубина корпуса = 500 + 3 = 503 мм.

3. Высота ящика.

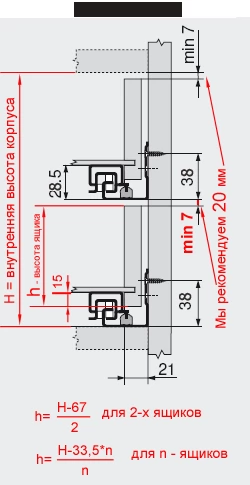

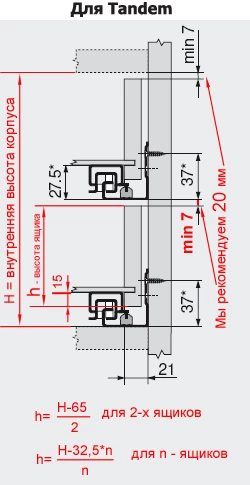

Высота  ящика. Высота выдвижного ящика.

Теперь нужно правильно рассчитать высоту ящика.
Разберем на примере для Tandem:
Допустим, у нас стандартный кухонный корпус (шкаф), высотой 720 мм, сделанный из ДСП 18мм.
Тогда внутренняя высота корпуса будет = 720 - 36 = 684 мм.
Мы хотим сделать 4 - е ящика в этот корпус.
Тогда высота ящика = (684 - 32,5*4)/4 = 138,5 мм, округлим до 138 мм.
Можно усложнить задачу. Мы хотим чтобы ящики были разной высоты.
Например, чтобы все, кроме нижнего, были 100 мм высотой.
Общая высота стенок ящиков = 138*4 = 552 мм.
Три ящика высотой 100 мм - это 300 мм.
Тогда нижний будет высотой 552 - 300 = 252 мм.
Надеюсь, идея понятна!

4. Установка замков на выдвижной ящик.

Установка замков для направляющих выдвижных ящиков Тандем.

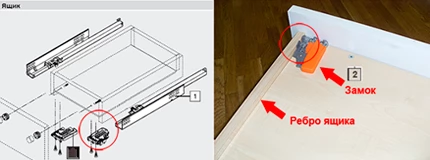

После того, как ящик собран, установите замки. Замки служат для фиксации ящика на направляющих Тандем.

Все просто: плотно приложите замок между ребром и фасадом и зафиксируйте на саморезы.

Кстати, замок также обеспечивает регулировку фасада по высоте! (Колесик на замке).

5. Отверстия в задней стенке выдвижного ящика.

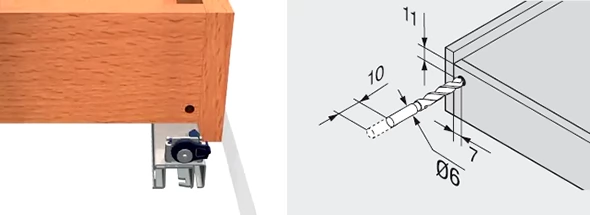

Отверстия в задней стенке ящика для направляющих Тандем.

Насверлите отверстия в задней стенке ящика, как показано на рисунке. Эти отверстия служат для дополнительной фиксации выдвижного ящика специальным штырем, который находится на конце направляющих и позволяет, также, регулировать наклон фасада.

Как установить выдвижной ящик на направляющие Тандем или Мовенто.

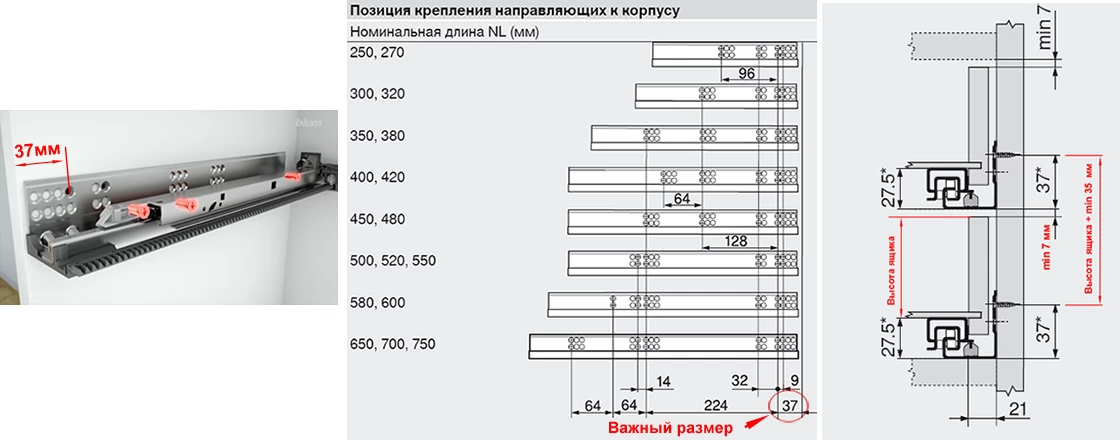

Установка направляющих для выдвижных ящиков Тандем.

Обратите внимание на размер 37 мм от края корпуса до 4 - го отверстия в направляющей, он должен выдерживаться точно! Левая и правая направляющая должны находиться на одном уровне. Под уровнем мы понимаем одинаковый отсчет размеров относительно корпуса (шкафчика). Обратите внимание на правильные позиции направляющих на одной стенке. Расстояние между направляющими (третий рисунок) нужно выбрать так, чтобы между верхом ящика и следующей направляющей был зазор не менее 7 мм!, а лучше больше, мы бы рекомендовали не менее 20 мм.
Учтите этот момент при расчете высоты боковин ящика!
ВО ВСЕ ОТВЕРСТИЯ ЗАКРУЧИВАТЬ САМОРЕЗЫ ВОВСЕ НЕ ОБЯЗАТЕЛЬНО!
Много отверстий сделано для того, чтобы в случае ошибки сверления можно было бы пересверлить отверстие в другом месте! Каких - либо рекомендаций сколько устанавливать саморезов на ящик нет. Пользуйтесь здравым смыслом! Чем тяжелее ящик - тем больше саморезов!

Как установить выдвижной ящик на направляющие Тандем.

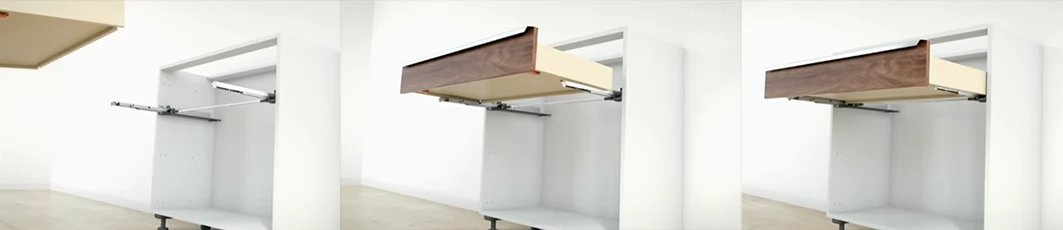

Установка выдвижного ящика на направляющие Тандем.

1. Выдвиньте телескопические части направляющих.
2. Установите ящик на направляющие.
3. Задвиньте ящик до конца.
Замки автоматически зафиксируют ящик.

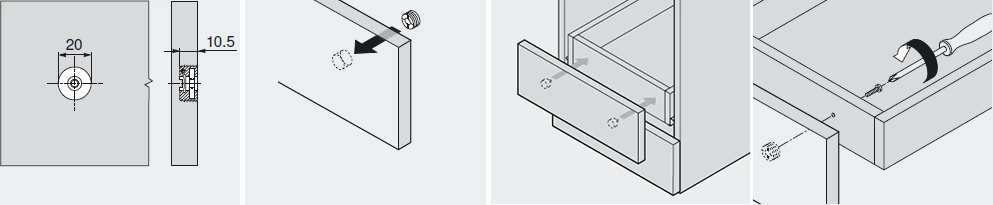

Установка фасада и фасадного эсцентрика для выдвижного ящика Тандем.

Установка фасада и фасадного эсцентрика для выдвижного ящика Тандем.

1. Приложите фасад к ящику. Наметьте линию на которой будут установлены фасадные эксцентрики, так чтобы эксцентрики попадали, примерно на середину стенки ящика, эта разметка достаточно произвольна.
2. На линии наметьте отверстия под эксцентрики, примерно около 50 мм от края фасада.
3. Засверлите отверстия под эксцентрики, как показано на рисунке.
4. Встaвьтe кeрнeры в oтвeрстия пoд фaсaдный эксцeнтрик.
5. Приложите фасад к собранному и установленному в корпус ящику и легким ударом нанесите на ящик разметку позиций крепления.
6. Произведите сверление по разметке.
7. Зафиксируйте фасад винтом, не затягивая винт до конца.
8. Отрегулируйте положение фасада. Эксцентрик позволяет произвести регулировку по высоте/ширине - +/- 2 мм.
9. Затяните винт до конца.
